Üretim ile Mühendisliğin Kusursuz Buluşması: Çelik İmalat Çizimleri
Çelik yapı sektöründe statik hesaplar ne kadar güçlü, mimari konsept ne kadar etkileyici olursa olsun; projenin gerçek bir yapıya dönüşmesini sağlayan yegane unsur kaliteli, hatasız ve detaylı çelik imalat çizimleridir (Fabrication / Detail Drawings). İmalat çizimleri; tonlarca çeliğin işleneceği atölye sahasındaki ustaların, kaynakçıların ve CNC operatörlerinin okuduğu, projenin "kullanım kılavuzu" niteliğindeki en kritik mühendislik belgeleridir. Garanti Çelik Yapı, geleneksel 2 boyutlu taslaklardan tamamen uzaklaşarak, Tekla Structures (Xsteel) gibi global Yapı Bilgi Modellemesi (BIM) devleriyle 3 Boyutlu, veriye dayalı ve milimetrik imalat detaylandırması hizmeti sunar.

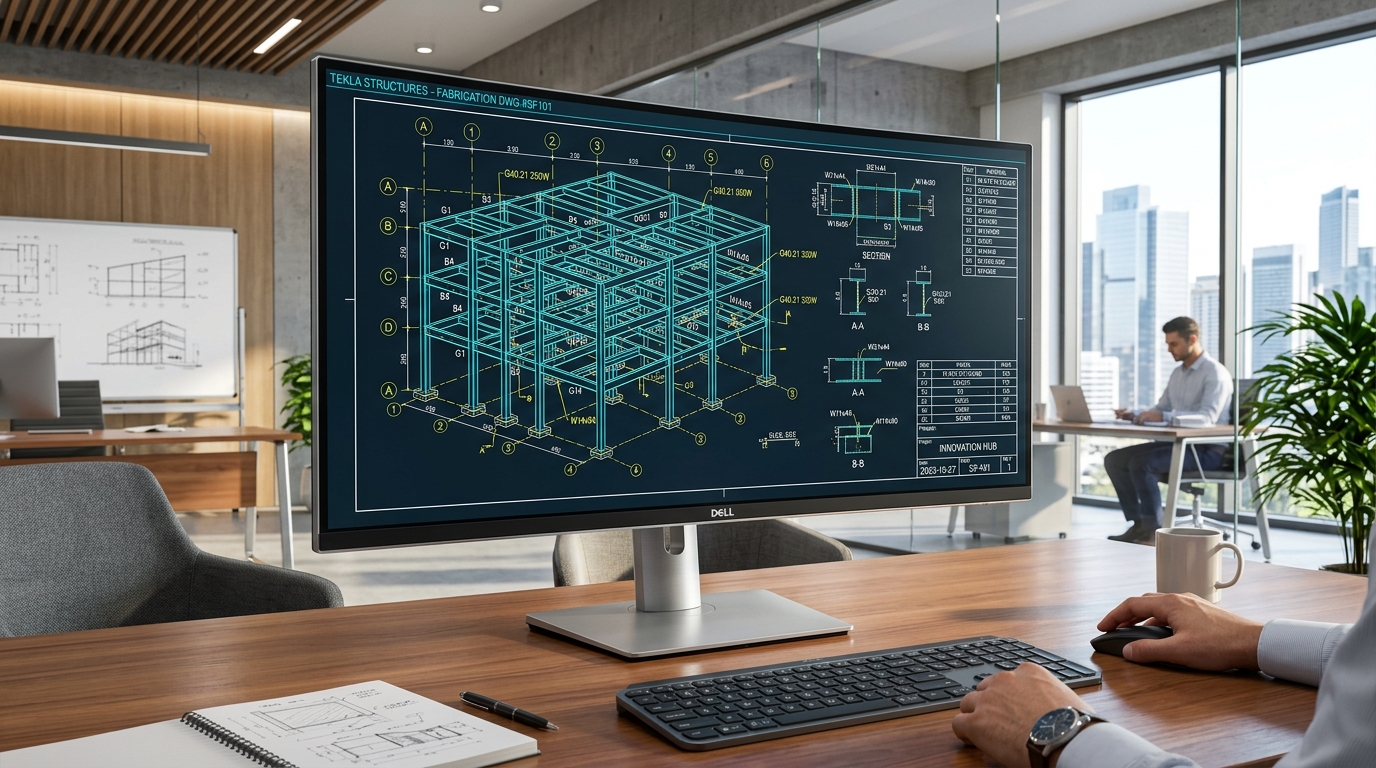

Tekla Structures ile 3D Modelleme (BIM) Yaklaşımı

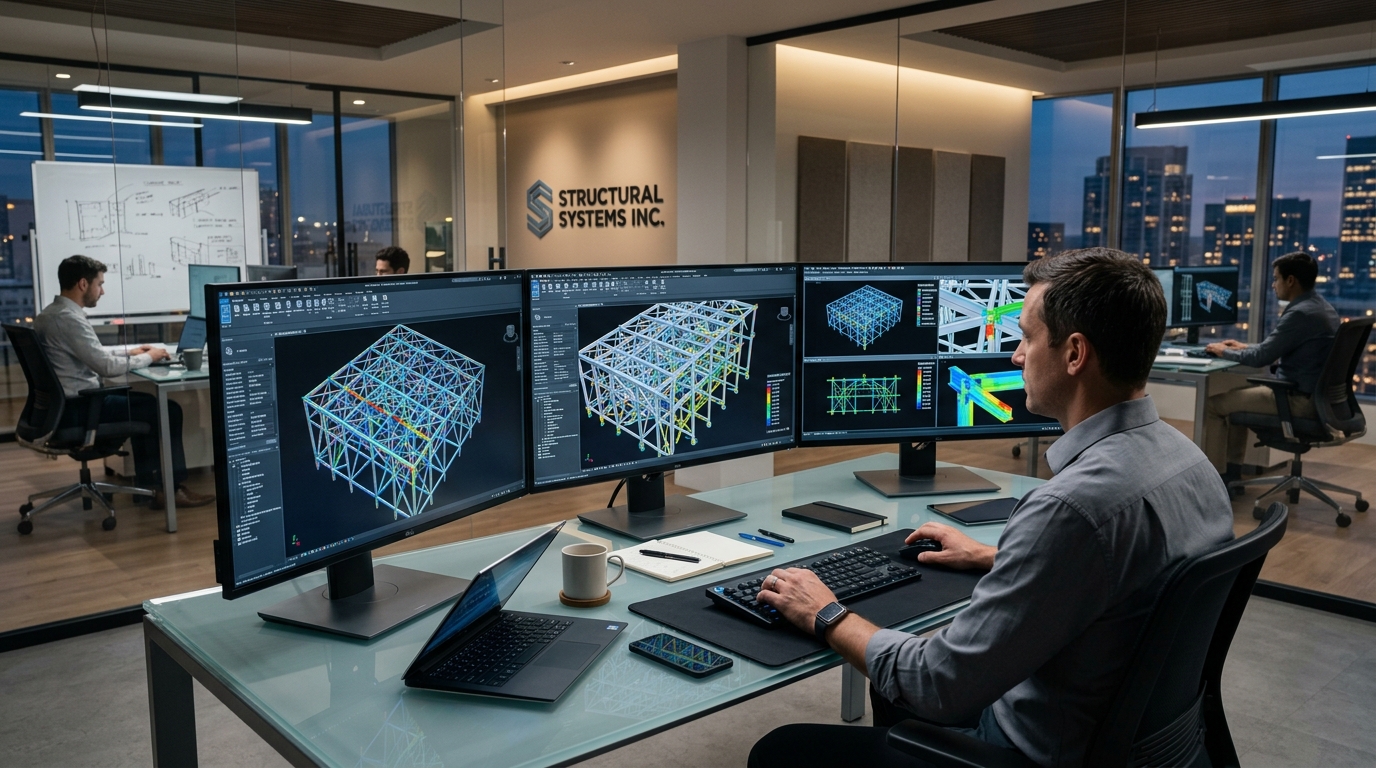

İmalat projelerinin oluşturulması sürecinin ilk adımı, mühendislik (statik) projesinin sanal ortamda %100 ölçekle inşa edilmesidir. LOD 400 (Level of Development) seviyesinde gerçekleştirilen bu modelleme işleminde; yapıyı oluşturan her bir H veya I profili, boru, kutu profil ve L korniyer, uzay boşluğundaki kesin koordinatlarına yerleştirilir. Sadece profiller değil; birleşimleri oluşturan alın levhaları (end plates), guse sacları, berkitmeler (stiffeners), kayma kamaları (shear studs), nervürler ve tüm cıvata/somun setleri de gerçek geometrileri ve ağırlıklarıyla modele eklenir.
Bu 3 Boyutlu yaklaşım, tasarımın sadece "kağıt üzerinde" değil, fiziksel uzayda doğrulanmasını sağlar. Projede olası bir çakışma (clash) durumu varsa—örneğin bir kolonun flanş bağlantısındaki cıvata kafasının, hemen yanına monte edilecek olan kirişin gövdesine temas etmesi—bu kritik hata sanal ortamda tespit edilerek düzeltilir. Böylece, devasa bir çelik kolon fabrikada üretilip şantiyeye vinçlerle indirildikten sonra karşılaşılabilecek yüz binlerce liralık ve haftalar sürecek şantiye tadilat/revizyon kabusları (re-work) tamamen ortadan kaldırılır.
Tekil Parça (Single Part) ve Montaj (Assembly) Paftaları
Model onaylandıktan sonra, Tekla yazılımı üzerinden otomatik ve hatasız pafta üretimine geçilir. İki farklı seviyede resim hazırlanır. Tekil Parça Çizimleri (Single Part Drawings): Bir kaynaklı imalat bütününü oluşturan alt elemanların (örneğin sadece 15 mm kalınlığında, üzerinde 4 adet delik olan bir plaka) birebir ölçüleri, delik çapları, plaka ebatları ve CNC tezgahında kesilirken bırakılacak toleransları gösteren imalat resimleridir.

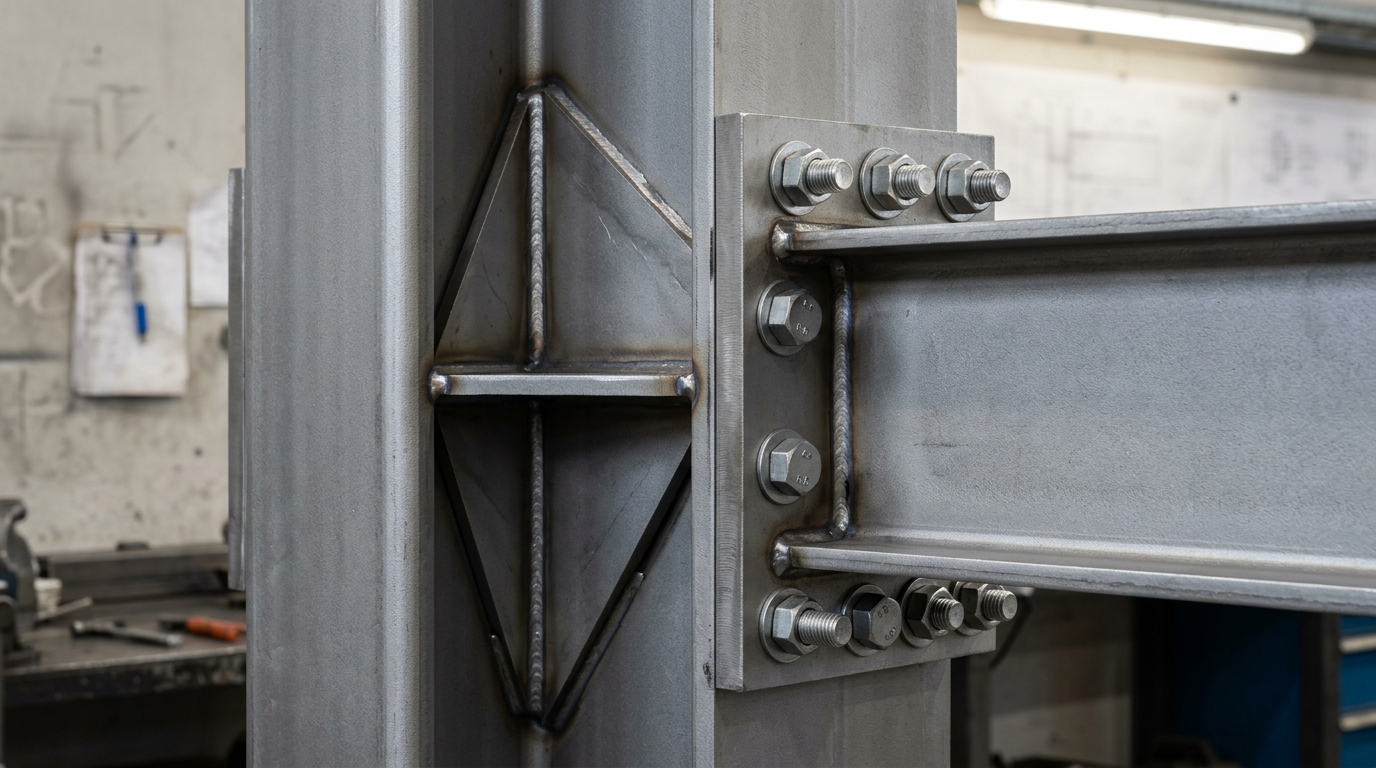

Montaj (Grup) Çizimleri (Assembly Drawings): Atölyede kaynak ustasının eline ulaşan asıl paftalardır. Tekil olarak kesilip hazırlanan gövde profili ve sacların, kaynak masasında hangi pozisyonlarda, birbirlerine hangi açılarla birleştirileceğini ve en önemlisi kaynak dikiş kalınlıklarını (weld size) ile kaynak tiplerini (köşe, küt, tam penetrasyon) uluslararası (AWS / ISO) sembollerle net olarak ifade eden çizimlerdir. Ağırlık, boya alanı, yüzey hazırlık (kumlama derecesi) gibi hayati üretim verileri, her bir Assembly paftasının antetinde yer alarak kalite kontrol birimlerine rehberlik eder.
Otomasyon: CNC, DSTV (NC1) Verileri ve Satın Alma (BOM)
Endüstri 4.0'a entegre modern çelik üretim tesislerinde kağıt çizimlere bakarak şerit metre ve tebeşir ile markalama yapma devri kapanmıştır. Garanti Çelik Yapı olarak sunduğumuz hizmet, doğrudan 3D modelden türetilen sayısal formatlı (NC, DSTV, DXF) makine dilini içerir. Sağladığımız bu NC1 (DSTV) formatlı dijital dosyalar, fabrikanın Plazma Kesim, Oksi-Lazer veya CNC Profil Delme-Kesme tezgahlarına yüklendiğinde, makine plakayı veya profili milimetrik olarak otomatik keser ve deler.
Bu kusursuz dijital ikiz modelinden ayrıca satın alma ve maliyet kontrol ekipleri için hayati önem taşıyan BOM (Bill of Materials - Malzeme Listeleri) raporları alınır. Projenin tamamı için (veya faz faz) kaç ton HEA profili, kaç plaka S355 kalite sac (ve levha optimizasyonları/nesting), kaç kutu M20 10.9 kalite cıvata gerekeceği anında ve %0 fire hatası ile raporlanır. Satınalma işlemleri bu listelere dayanarak tam zamanında (Just in Time) yapılır ve atıl stok/fire (scrap) israfları engellenerek yatırım finansmanı korunur.
Pozlama (Marking) Sistemi ile Sorunsuz Lojistik ve İzlenebilirlik
Binlerce benzersiz çelik elemanın üretildiği bir fabrikada ve bu elemanların tırlarla sevk edildiği devasa bir şantiyede koordinasyonu sağlayan şey Poz Numarası (Mark) sistemidir. 3D modeldeki her bir parça, ait olduğu kat, aks veya fonksiyona göre bir önek (örneğin kolonlar için C1, kirişler için B1) ve özel bir kimlik numarası alır. Bu poz numaraları, üretim aşamasında lazer markalama makinesi veya CNC punktalama ile doğrudan çeliğin üzerine kazınır.
Şantiyeye inen malzemenin üzerindeki bu "kimlik kartı", şantiye ekiplerinin montaj paftalarına ve Shop Drawing resimlerine bakarak hangi parçayı vincin ucuna bağlayıp binanın hangi köşesindeki aksa oturtması gerektiğini gösterir. Hatalı paftalama ve pozlandırma işlemleri telafisi imkansız kargaşalara neden olurken, bizim 3D BIM destekli pozlandırma algoritmalarımız sayesinde şantiye süreci akıcı, kesintisiz ve adeta bir Lego setinin birleştirilmesi kolaylığında tamamlanır.
